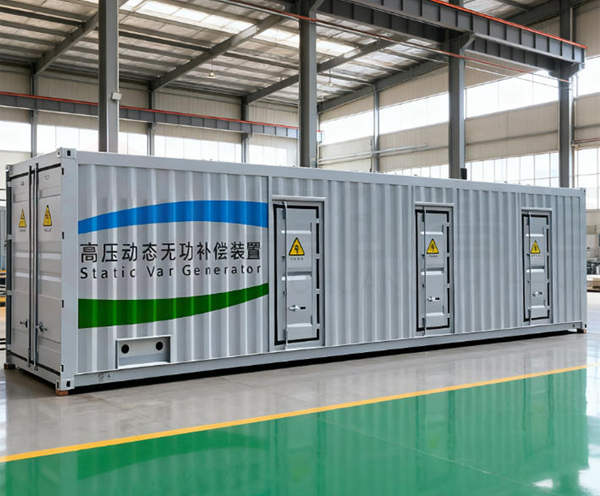

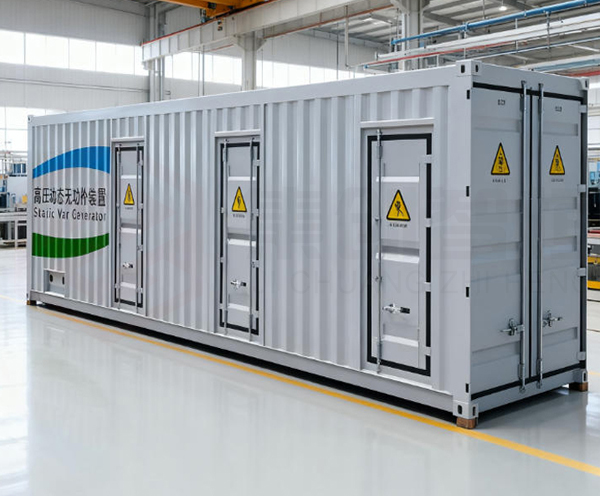

SVG预制舱

【项目名称】

四川220kV变电站SVG预制舱成套项目

一、项目概况

1.1 项目背景

本项目电网升级改造核心配套工程，聚焦区域新能源（光伏、风电）集中并网后的电压波动问题，破解电网无功功率失衡难题，助力提升电网调压调频能力与供电可靠性。项目所属电力行业，核心诉求为通过SVG预制舱成套系统实现精准无功补偿，保障220kV高新变电站及周边供电区域的电网稳定运行，满足区域工业生产与居民生活用电的增长需求，同时为新能源发电量全额消纳提供技术支撑。

1.2 合作单位

供货单位：四川集创智恒科技有限公司

1.3 项目周期

设计周期：2025年03月-2024年03月

生产周期：2025年04月-2024年04月

安装调试周期：2025年05月初

项目验收时间：2025年07月28日

二、产品配置与技术参数

2.1 核心产品规格

1. 预制舱尺寸：长12m × 宽3m × 高3.2m，舱体壁厚8mm，保温层厚度50mm，整体重量约18吨，满足公路运输及现场吊装要求； 2. 舱体结构：采用螺栓连接式框架结构，配备多重防水（顶部卷材防水+接缝密封胶）、防潮（底部通风百叶）、防尘（IP54防护）、防火（舱体阻燃材料+防火分隔）、防凝露（智能除湿装置）、抗震（抗震烈度8级）、隔音（舱壁内置隔音棉，噪音≤60dB）功能模块，完全适配户外恶劣运行环境。
